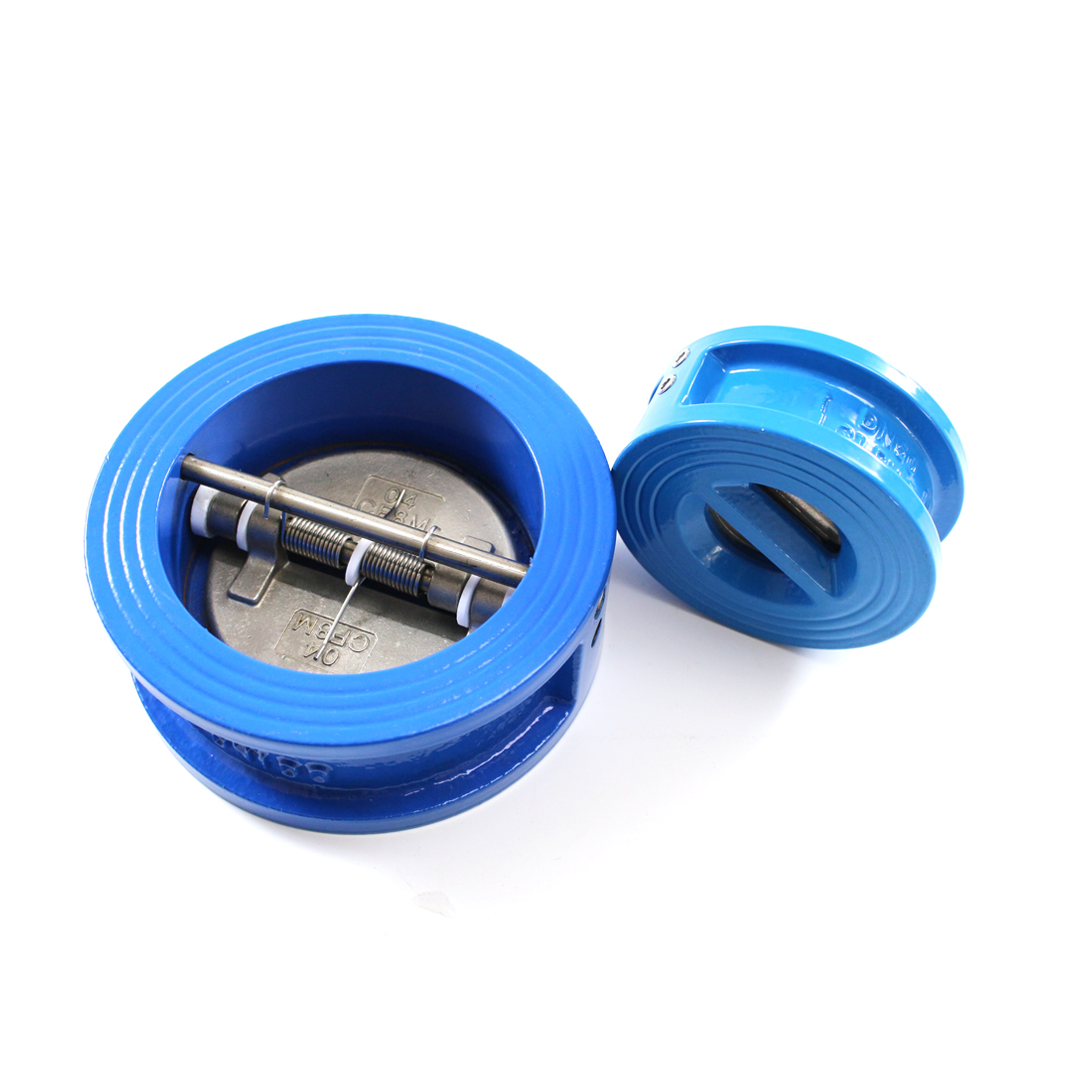

صُمم صمام الرد مزدوج الصفيحة من نوع Wafer ليضمن تدفقًا باتجاه واحد ويمنع الرجوع العكسي للسائل داخل الأنظمة الصناعية، بكفاءة عالية وبنية مدمجة. يتميز هذا النوع بخفة وزنه وسهولة تركيبه، مع قدرة على العمل في أنظمة المياه، التبريد، المضخات، محطات التحلية، والأنظمة الكيميائية.
الخصائص الفنية:
-
النوع: Check Valve (صمام عدم رجوع)
-
التصميم: Wafer (يثبّت بين الفلنجات)
-
آلية العمل: صفيحتان مفصليتان (Dual Plate) تُفتحان عند مرور التدفق وتُغلَقان تلقائيًا عند توقفه أو انعاكسه
-
مادة الجسم:
-
حديد دكتايل (Ductile Iron) أو فولاذ كربوني أو فولاذ مقاوم للصدأ (حسب التطبيق)
-
-
القرص (Disc):
-
فولاذ مقاوم للصدأ SS304 أو SS316، أو معدن مطلي بالنيكل
-
-
الزنبرك (Spring):
-
ستانلس ستيل (Stainless Steel)
-
-
الختم (Seat):
-
EPDM، NBR، أو Viton حسب درجة الحرارة ونوع السائل
-
-
مقاسات متاحة:
-
4 بوصة (DN100)
-
6 بوصة (DN150)
-
8 بوصة (DN200)
-
-
الضغط الاسمي (PN Rating):
-
غالبًا PN10 / PN16 أو ANSI Class 150
-
-
درجة الحرارة التشغيلية:
-
من −10°C حتى +120°C تقريبًا (قد تختلف حسب نوع الختم)
-
المميزات:
-
تصميم Wafer مدمج وخفيف، يقلل من الوزن والتكلفة.
-
أداء ممتاز في أنظمة التدفق العالي والضغط المتوسط.
-
مقاومة ممتازة للتآكل والاهتزازات.
-
يقلل من "المطرقة المائية" (Water Hammer) بفضل الإغلاق السريع.
-
يتناسب مع مجموعة واسعة من تطبيقات الأنابيب الصناعية والتجارية
-
الاستخدامات:
-
محطات ضخ المياه
-
أنظمة التبريد والتكييف
-
الصناعات الغذائية والدوائية
-
محطات التحلية والمياه العادمة
-
تطبيقات HVAC والصناعات العامة
